Geluidsprint aansturen

Posted by Gerard on 2010-07-10 19:20 Netherlands

Hoi,

Ik heb een geluidsprint: http://www.mikromodellbau.de/FAQ/MMB_HTTT.pdf welke gewoon op de door de decoder geleverde spanning moet werken. De print gaat na circa 5 sec spelen als je er simpelweg spanning opzet.

Helaas werkt het niet als ik de min aansluit op de accu, de plus op een uitgang en deze vervolgens aanstuur... Ook geprobeerd met een bsh103, maar ook dan geeft het geen krimp

Waarom niet? Wat te doen?

Grt,

Gerard

Reads: 8755
Link
Posted by Jan Hendriks on 2010-07-10 19:36 Netherlands

Gerard

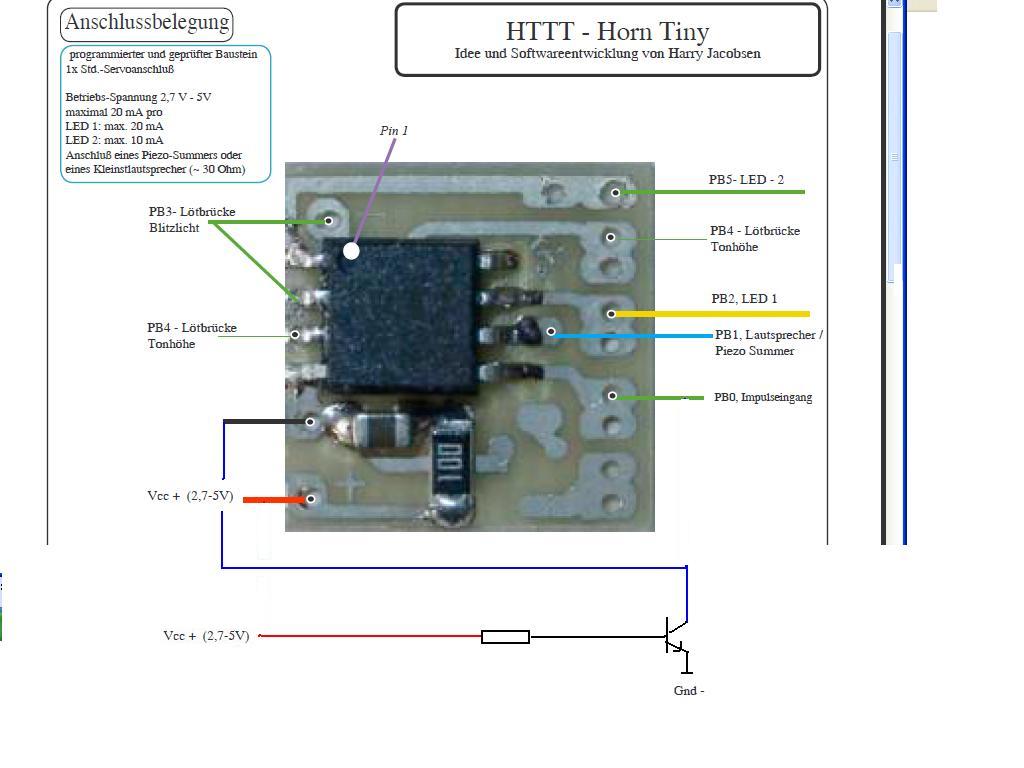

Heb een transistor in de nul geplaatst om de module in zijn geheel te schakelen. Dit geeft wel een vertraging van 5 sec maar daar kan ik mee leven.
Heb een bc547 via een basis weerstand naar de plus.
Zie bijlage. Nog niet kunnen testen op de auto omdat de lippo accu er nog niet in zit.
Op losse voeding gaat alles goed.
Je moet dus een uitgang naar plus schakelen om de sirene aan te zetten.

mvg
Jan Hendriks
ps: zie net ook je mail maar kon niet eerder reageren.
Is het trouwens niet te warm?

httt sirene.JPG (71.25 Kb)
Link

Posted by Gerard on 2010-07-10 19:39 Netherlands

Hoi Jan,

Dank voor je reactie.

Je tekening snap ik echter niet helemaal. Mijn sirene gaat immers al loeien als ik + en - op de print zet, ik hoef niks te doen met de impuls ingang???

Grt,

Gerard

Warm? Hier niet... het is hier 21.3 graden!

Link

Posted by Jan Hendriks on 2010-07-10 19:41 Netherlands

Foutje in tekening:

Sorry was even te snel met tekenen.
Heb een eilandje gebruikt om de transistor aan vast te zetten en zodoende de eerste tekening niet goed getekend.
In de bijlage de juiste.

mvg
Jan hendriks

httt sirene.JPG (70.43 Kb)
Link
Posted by Gerard on 2010-07-10 19:48 Netherlands

Juist, dat was de truuk! Bedankt! biggrin

Groet,

Gerard
