Hallo Allemaal,
Ik heb middels 0c32 12 seinen van Fleischmann gewoon rood groen op de
zelfde manier aangesloten. Maar 4 seinen reageren alleen op aspect 0 ofwel
rood en niet op aspect 1 groen. ik heb alle leds van de seinen en de aansluitingen gecontroleerd. Maar wat ik doe of aan welke pin op de oC32 ik ze aansluit, zij doen het niet.
Wie kan me wat tips geven?
m.v.g.
Bertlie.
Hallo Bertlie,
Je schrijft dat 4 seinen "alleen reageren op rood". Ik lees dus dat 8 seinen het wel correct doen. Maar hoe weet je dat die 4 seinen wel reageren op rood? Als ze immers niet op groen gaan zullen ze altijd alleen maar op rood staan. Dan kan het dus ook zo maar zijn dat ze helemaal nergens op reageren. Zijn ze wel geconfigureerd? Staan je adressen wel correct ingesteld?
Mvg,
Leon
Hallo Leon,
Dit probleem is veel vreemder. Ik heb alle seinen op de zelfde manier aangesloten,
bij voorbeeld:
op pin 0
Rood groen sein
multibit fade p.o patt
aspect 0 = rood 2 ja 0 1
aspect 1 = groen 2 ja 0 2
bij de 4 problemen gaat rood wel aan en groen niet.
als ik aspect 1 test gaan de rode led wel uit maar de groen gaat niet branden.
zo te zien schakelt hij wel ???
moet soms nog een extra parameter ingevuld worden.
m.v.g.
Bert
Hallo Bert,
Als je alle seinen op dezelfde manier hebt aangesloten en geconfigureerd en 8 werken wel en 4 niet, kan het (toch?) onmogelijk zo zijn dat je "extra parameters" moet invullen?
Het lijkt me dat van de 4 seinen die het niet doen de groene lamp (led) niet correct is aangesloten. Of het zijn 4 seinen van een ander type die anders aangesloten zouden moeten worden.
Zitten de 4 die niet werken allemaal op dezelfde "bank" (groep van 8 uitgangen)? Zo ja, zit daar misschien een andere driver in, of is die bank niet correct geconfigureerd qua hardware settings (tabblad "General")?
Mvg,
Leon
Beste Leon,
Alle seinen, welke niet functioneren heb uitgebouwd en aan een gewone trafo getest.
Zij doen het allemaal. de groene lampen zijn niet defect. Alle seinen zijn van het zelfde merk. De oc32 heb ik bij picommit voor de aansturing van wissels en seinen gekocht.
ik voeg afb. van de configuratie en de oc32 bij. de instelling van pin o zijn voor alle
pinnen gelijk.
pin 0-1 werkt alleen rood groen gaat niet aan
pin 2-3 werkt goed
pin 4-5 werkt goed
pin 6-7 werkt goed
pin 8-9 werkt goed
pin 10-11 werkt goed
pin 12-13 werkt goed
pin 14-15 werkt goed
pin 16-17 werkt allen rood
pin 18-19 werkt goed
pin 20-21 werkt alleen rood
bij test gaat het rood led uit maar het groen gaat niet aan bij aspect 1 (Groen).
een sein is nu wel aan het werk gegaan.
mvg
Bert

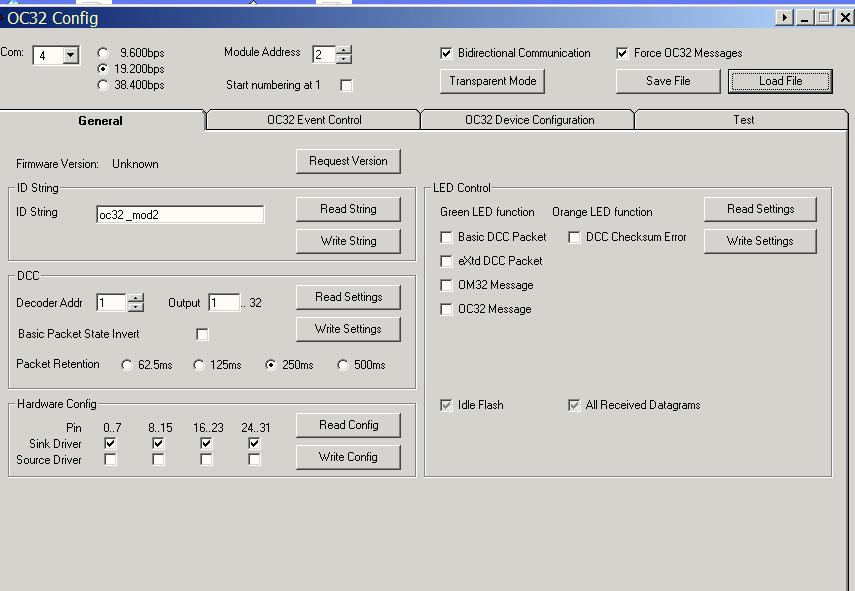

general_oc32.JPGoc32 event control

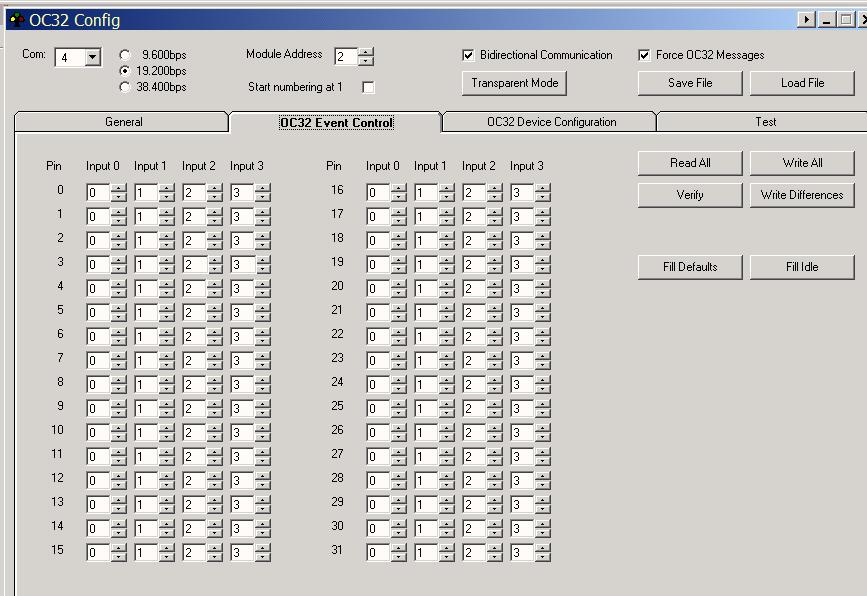

oc32_event_control.JPGconfiguratie asperct 0 rood A

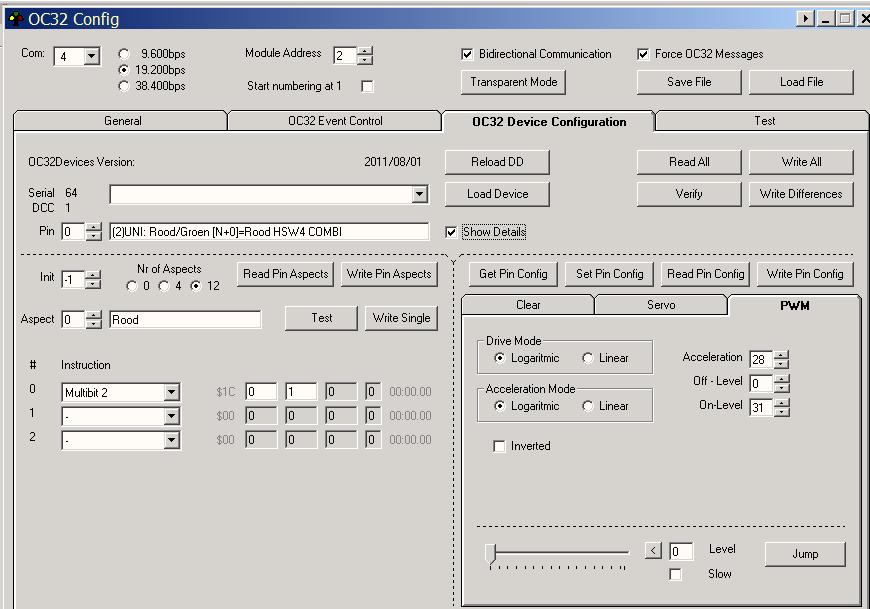

contig_sein_asp_rood.JPGsein aspect 0 rood deel 2

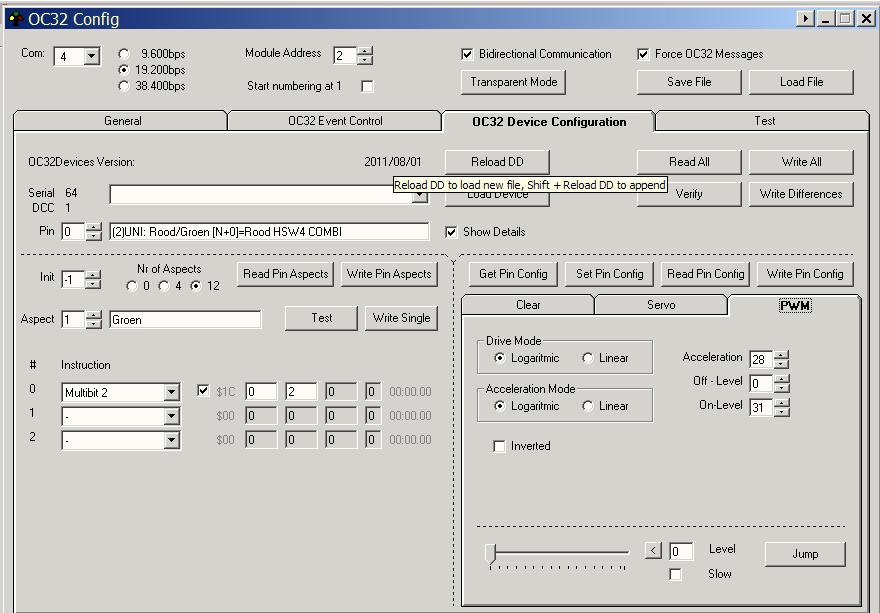

config_sein_0_rood_B.JPGsein aspect 1 groen deel 1

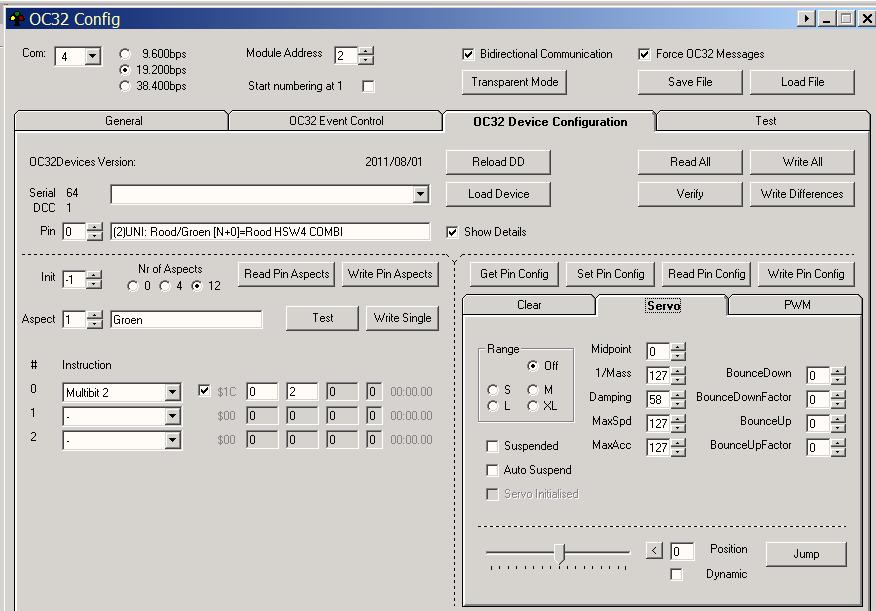

contig_sein_asp_1_groen.JPGsein aspect 1 groen deel 2

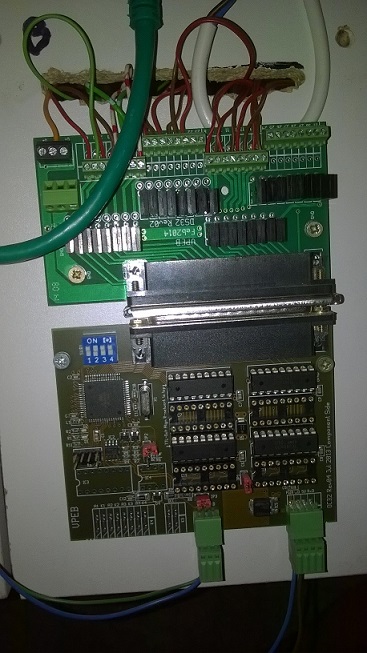

contig_sein_asp_1_groen_b.JPGoc-32 module
mvg Bert
oc32-2.jpgHallo Bert,
Ok. Dus je gebruikt een DS32 met versterkers. Een versterker kan geen kwaad, maar heeft voor seinen ook geen enkel nut. Het is wel weer een extra actief element dat storing kan geven.
Als een sein spontaan is gaan werken is er m.i. maar één logische verklaring: contactproblemen. Software verandert niet spontaan en een IC/transistor wordt niet ineens heel als het stuk was. Advies: zet alle seinen op groen en ga met een multimeter (gelijkspanning) meten waar je signaal hebt en waar niet:
Vóór de 2803 moet je meten tussen de pin van de chip en GND
Ná de 2893 moet je meten tussen V+ en de pin/uitgang
Als je vermoed dat de hardware stuk is moet ik je verwijzen naar PiCommit. Zij leveren de OC32/DS32 als "OEM", dwz dat ze zelf het laatste stuk assemblage doen en in dit geval dus fabrikant zijn.
Mvg,
Leon
Bert,
Je hebt het OC32Config versienummer van je screenshots geknipt, maar je gebruikt in elk geval geen 3.0 In 3.0 werken veel zaken ovezichtelijker (vind niet ik, maar hoor ik van veel gebruikers). Een upgrade zal je probleem niet oplossen, maar is te overwegen en kun je gewoon zelf uitvoeren.
Mvg,
Leon
beste Leon,
Dat wilde ik doen . keurig volgens handleiding bootloader opgestart.
tot punt van reset device geen probleem. maar bij reset blijven de lampjes niet
branden maar gaan naar 3 sec. uit en het groene led knippert weer. zodat de software ook niet verder gaat. reset zou simpel moeten zijn . laatste 2 pinnen verticaal van de aangegeven blok.
mvg
Bert
Beste Leon,
mijn 0c32 is via rs485 aan een tm44 gekopelt.
wat moet er buiten de handleiding van de bootloader gebeuren Updaten via rmu ??
mvg Bert
beste Leon,
Ik heb het gevonden in de HL van TM44 . De firmupdate van de OC32 is gelukt en werkt nu.
Bedankt.
mvg
Bert
