Viesmann 4502 defenitie
Toch maar een threadje beginnen...
Viesmann 4502 Vleugelsein rood,groen en groen/geel (onderste vleugel is de gele) om een finse te bouwen.
Qua seinbeelden komt zwitsers in Koploper dichtbij. Qua OC32 besturing een 3-weg wissel met 2 spoelaandrijvingen.
Waar kan ik nu het beste gaan goochelen: In OC32 Config iets veranderen aan de defenitie (snap ik nog zeer weinig van), of in Koploper goochelen met de aspecten? Daar kan ik mee overweg, indien ik dat 3-weg wissel voor elkaar krijg...
Hulp wordt bijzonder op prijs gesteld.
Mvg, Kees Visser, Finland
Hallo Kees,
(Een niet erg Fins klinkende naam overigens) (:mrgreen:)
Leuk, het Finse seinstelsel toevoegen. Heb je detailinformatie daarover?
Je kunt zo'n dubbel armsein in principe aansturen met 2 "turnout" definities. Je kunt er ook een echte seindefinitie van maken met 3 Aspects. Wijkt de Finse dan zo af van bv de Duitse? Als ik je beschrijving hierboven lees lijkt het behoorlijk overeen te komen.
Mvg,
Leon
Hallo Leon,
Ben inderdaad achter de rokken aan (:razz:) hier terecht gekomen, al 27 jaar geleden.
Het finse seinenstelsel staat, in't fins, op https://fi.wikipedia.org/wiki/Suomen_rautateiden_opastinj%C3%A4rjestelm%C3%A4
Daarvan wil ik benutten Pääopastin, vanha = hoofdsein, oud (3/4 kleuren verkeerslicht), Suojastusopastin, vanha = blok/voorsein, oud (driehoekslicht), misschien een rangeersein, oud en een heel enkel armsein.
De lichtseinen lukt het beste via zwitsers model, geen probleem.
Maar dat armsein heeft uitdagingen:
- trekt 600mA, werkt mooi op 12VDC maar dus niet via de sink driver
- aansturen met 2 wisselspoelen, OK, maar hoe vertel ik dat in Koploper (sturing via DCC, RS485 alleen voor configuratie)
- mechanisch leuk, duitse mast, armen en seinbeeld, behalve dat de armen links gaan. Bovendien zitten de lamplenzen direkt aan de arm, net als NL => ombouwen en acties inverteren (dat kan hardware)
2 Lichtseinen heb ik via RS485 aan de praat, maar reageren niet op DCC. Zelfs niet via een dummy wissel in Koploper. Adressen vanaf 97.
Een beetje overweldigend, ondanks mijn vakkennis. Zou leuk zijn om de syntax van de aspects te begrijpen. Ook Koploper iets van: "Snappen hoe een ander erover heeft gedacht". Lukt niet altijd ondanks de uitstekende handleidingen (:lol:)
Mvg,
Kees
Hallo Kees
A man's got to do ...
Mijn Fins is net iets minder goed dan jouw Nederlands(:cool:) maar gelukkig is er ook iets in het Engels
Even een paar punten:
- 600mA werkt niet met een standaard sink-driver. Je hebt 2 mogelijkheden: Gebruik een DS32 met versterkers of soldeer 2 ULN2803 drivers op elkaar en steek ze samen in het voetje.
- Sturing sein met 2 spoelaandrijvingen in Koploper: Ik moet het ook weer even uitproberen, maar volgens mij kun je in Koploper een sein configureren en per stand aangeven welke adressen in welke stand gezet moeten worden. Dan kun je dus in de OC32 volstaan met 2 wisselspoelaandrijvingen en de rest in Koploper configureren.
- DCC adressering: Controleer of je wel het juiste adres gebruikt. Sommige centrales nummeren de decoders vanaf 0, andere vanaf 1 en dat scheelt meteen 4 adressen. Dus je kunt adres-offsets tegenkomen van 0 tot 5. Ook rechtdoor/afbuigend kan omgekeerd zijn van wat je verwacht. In de OC32 is het gedrag te configureren zodat je het in principe goed moet kunnen krijgen. Ook kun je tegenwoordig per Device het aantal DCC adressen varieren. Default staat dat op 1, maar check ook even of dat goed staat. Om e.e.a. te testen kun je bv 6 LEDs aan 6 OC32 uitgangen hangen en elk van deze uitgangen configureren als simpele on/off. Dan kun je zien welke uitgang reageert op een DCC adres. Als je aangeeft welke centrale je gebruikt kunnen anderen je misschien vertellen wat de beste instellingen zijn.
Mvg,
Leon
Beste Leon,
- De Piggy-bag ULN klinkt aardig, proberen zodra adressering lukt!
- De Led's testen voor DCC adressen is ook een goede tip!
- Centrale is DDW 0.78 (Win XP) met Delta-booster, aansturing via TCP/IP vanuit een WIN10, waar Koploper draait. (De oude laptop heeft een slechte schermresolutie, en de nieuwe geen onboard LPT:, DDW en Koploper strijden over LPT: adressen, vandaar voorlopig 2 pc's)
Andere vraag: De source driver is moeilijk verkrijgbaar, schijnt het. Er is een TI equivalent, TD62783APG of M54563P, heeft m'n industriële electronicaboer ook niet in zijn sortiment. Dus waar in NL kan ik die vinden?
Mvg,
Kees
Kees,
Source drivers zijn in elk geval te koop bij MCC-ModelCarParts en PiCommIT
Mvg,
Leon
Ik kom er niet uit. DCC aansturing wil niet werken.
Er komt een DCC signaal uit de optocoupler, verder ga ik niet met m'n oscilloscoop, heeft geen zin.
Via RS485 prachtig lassen, seinen enz, dus de print lijkt goed.
Basisadres & Pinadres B-DCC en Koploper dummy wissel komen overeen. En toch niet werken. Ook geprobeerd op de testlus, zonder locs of lange kabels. Ook niets.

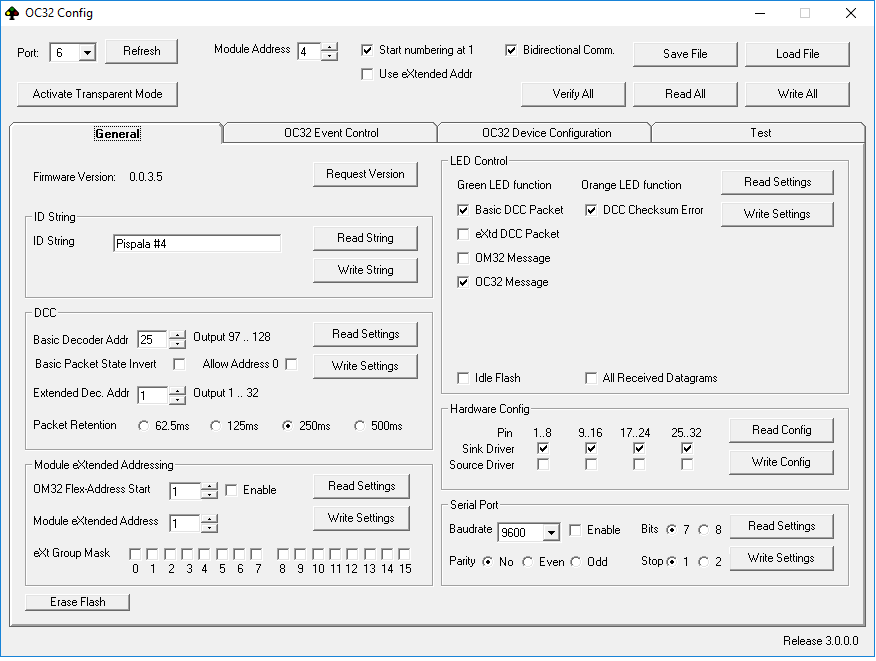

OC32Basic DCC Adress.png

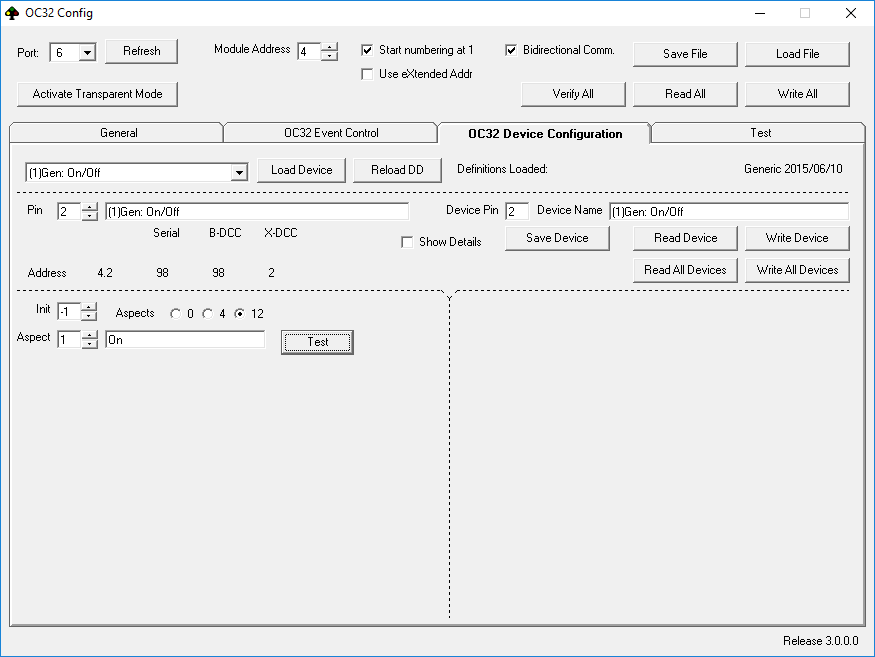

OC32 Output Pin 2 DCC98.png
Kees,
Ik heb geen enkele kennis van en ervaring met DDW. Ik kan je hiermee dus niet helpen. Hopelijk iemand anders wel.
Mvg,
Leon
Bedankt Leon. Het kan zijn natuurlijk, dat er een klein tolerantieverschil in timing is of zo.
Denk dat ik toch maar een volle RS485 opbouw. Zo'n werk is dat nou ook niet.
Kees,
Ik zie dat je versie 0.0.3.5 in de OC32 hebt zitten.
Actualiseer die eens naar 3.0.1
Mvg,
Leon
Goed gespot, Leon. Inderdaad had ik die OC32 al een heel tijdje liggen wachten.
Eerst een buitenlandse reis maken, volgende week geef ik rapport
(:mrgreen:)
Groeten, Kees
Leon, ik mis nog de klantstatus. Dus flashen gaat nog niet lukken... Wel vandaag m'n echte naam en locatie ingevuld, dus dat komt toch wel goed?
Ja, dat komt goed ...
Mvg,
Leon
Tijdens de reis hand bezeerd (:cry:) Nu pas bootloader gedraaid. En dat hielp inderdaad!
Volgende stap: Finse seintjes solderen (alleen koper en messing buis en plaat + ledjes, ouderwets handwerk!)
Vervelend van je hand, mooi dat 3.01 werkt. Altijd fijn als de praktijk zich een beetje gedraagt zoals de theorie voorspelt (:cool:)
Succes met de seintjes verder!
Leon
Te vroeg gejuigd. Op een testcirkel wel, maar op de grote baan geen DCC reaktie.
2 dingen gebeuren:
- 1 Mijn spanning zakt in op de grote baan en heeft een brom. Zo'n 16-18V met een 1,5V brom => Kan ik wel wat aan doen
- 2 Polariteitsgevoelig. De ene kant op reageert OC32 helemaal niet, andersom aangesloten continue foute paketten ontvangen. => Kan ik weer niet verklaren, DCC is toch helemaal niet polariteitsgevoelig, alles gaat op timing...
Met de oscilloscoop timing gecontroleerd, prachtige regelmatige veelvouden van 50µs (moet blijkbaar 58µs zijn, maar hetzelfde signaal zonder 100hz 10% brom werkt wel)
Eerst maar iets aan de boostervoeding doen, dan?
Hallo Cornelis,
Volgens mij moet je om te beginnen zorgen dat je DCC centrale iets levert dat redelijkerwijs binnen de specificaties van DCC valt. Als je dat niet doet en er dan ook nog een flinke ruis aan toevoegt is het een kwestie van toeval of er nog iets werkt.
Mvg,
Leon
Eerst even oscilloscoop reparenen, dan kan ik beter kijken wat er geleverd wordt (:confused:)
Geen zin in een nieuwe centrale, DDW + Delta moeten het nog even doen (:lol:)
Hier is'ie dan. Mijn eerste DEF. Geschikt voor Finse armseinen.
Een beetje omgebouwde duitse Viessmann incl blusdiodes voor DC, finse armen.
Aansluiting Pin N...N+3: Bovenarm rood,groen, onderarm rood,groen-
Filmpje op Youtube
Eenieder, vooral Leon, bedankt voor de hulp. (:biggrin:)
De betere DCC centrale komt er ook aan.
