1 ste 5 servo's werkten en nu naar 9 servo's en werken de laatste 4 niet goed
Hoi Allen,
Ik werk sinds kort met oc32 icm Koploper.
In het begin 5 servo's aangestuurd geen probleem. Nu heb ik de 2 de rij in gebruik genomen. in OC32 config kan ik ze aansturen en testen geen probleem.
Echter zodra ik ze aanstuur vanuit Koploper gaat het fout. De eerste 5 blijven goed aangestuurd worden. Maar de nieuwe 4 servo's doen eigenlijk bijna niks ze bewegen wel wat op commando en 1 servo gaat over en weer terug naar de initiele stand.
Heeft iemand ideeen hierover???? Oftewel weet het nu ff niet
Hallo Debvd,
Communiceren met een echte naam zou prettig zijn ...
Wat bedoel je met "de tweede rij"?
Is er voor die nieuwe servo's een weerstandsbank gemonteerd in de OC32?
Met hartelijke groeten,
Leon
Hi Leon,
Ja, Ook in de tweede reeks (rij) zit een weerstandsbank in de OC32/NG
Bedoel met tweede reeks de nummering 9 t/m 16. en ook functioneel onder OC32 config.
MAar zodra ik vanuit Koploper aanstuur doet hij reeks 1 t/m 8 nog goed en de tweede reeks niet.
Groetjes
Bjorn
Hallo Bjorn,
Als het werkt in OC32Config (dus incl Aspects 0 en 1) en niet in Koploper, zit het 99% zeker in je configuratie van Koploper.
Mvg Leon
Hallo Leon,
Dat heb ik allemaal gecheckt. ALle instellingen staan juist.
Zoals verteld doen de eerste 5 servoĊ wat ze moeten doen, de 2de reeks niet...ze krijgen het commando en regaeren maar doen er iets anders mee.
Mvg Bjorn
Hallo Bjorn,
Als alle instellingen juist zijn dan werkt het.
Als je de servo's met Aspects 0 en 1 kunt bedienen vanuit OC32Config is dat goed, Koploper doet niet meer dan dan. Als je niet hebt zitten klooien met Address Maps in OC32Config zit het ergens in Koploper. Met de verstrekte info kan ik je niet verder helpen.
Mvg Leon
Hoi Leon,
Van config adressen heb ik geen kaas van gegeten dus daar kan ik niet mee klooien (:lol:)
Ik ga weer terug naar config en opnieuw instellen de servo's misschien dat ik toch iets fout doe met instellingen wat niet zichtbaar als ik de servo's test maar naar bovenkomt als ik aanstuur vanuit koploper.
Tijdens een filmpje zie ik hem naar de juiste positie gaan (afbuigend) en daarna gaat ie meteen weer naar rechtdoor.
Kan pas woensdag weer testen dus moet even geduld hebben.
Zover bedankt Leon :-)
Groetjes
Bjorn
Nou .....
je hebt wel eens van die dagen of weken dat je %&#@%*%@&^@%$( :evil: :? :cry: :evil: zoiets heb waar is de brandstapel.
Ik heb nu OC32 en de eerste 5 servo's super en de volgende 4 servo's alleen maar problemen. Dan lijkt het op er niet genoeg stroom (alleen de laaste 4) want bij negen stuks gaat ie bijna niet om. terwijl er toch genoeg power hangt om 15 oc32 te voeden.... Als ik de eerste 5 loskoppel gaat het al beter....dus daarna stroom rechtstreeks van de Meanwell RSP MW 7,5VDC 100W. ....en dan is het daarna is de algehele malaise dat ze steeds minder doen en bijna stil staan......Heb alle hp04 al vervangen etc. je wordt er gewoon moedeloos van ..het lijkt wel of de stroom wordt opgezogen bij deze 4 .....de ene partij zegt als het in OC32 config werkt dan is het ok dan ligt het aan Koploper en daar hoor je andersom.... (En Nee een ander programma vindt ik niet de oplossing, werkt bij meerdere mensen dus zou het hier ook moeten doen) :shock: :cry:
Samenvattend ...MOEDELOOS wordt je ervan.......ben er ff nu klaar mee ...
Dus geen voortgang hier alleen maar achteruitgang..... :shock: :cry:
Gr. Bjorn
Hallo Bjorn,
In je eerste posts schreef je dat alles werkt als je de servo's bedient vanuit OC32Config. Als dat zo is zijn je servo's correct aangesloten en geconfigureerd en heeft het dus weinig zin daar te gaan zoeken.
Als je servo's niet correct werken vanuit OC32Config is dat een ander verhaal.
Mvg,
Leon
Hallo Leon,
Nee ze werken in OC32 Config goed.... 1 servo was op hol geslagen dus die is afgevoerd...Maar daar worden ze 1 voor 1 geschakeld na het wegschrijven. Wat mij verbaasd is dat als ik het aanstuur vanuit koploper ik het signaal aan zie komen maar dat ze dan de eerste keer ongeachte welke servo enthousiast omgaan en daarna zak de fut eruit en gaan ze niet eens meer om...wacht je 10 min...dan gaat opeens 1 keer om en dan gaat de fut er weer uit bij de servo's ....terwijl de eerste 5 nog gewoon gaan.... kan het zijn dat de weerstand bank niet goed is?
Heb zelfs ze op de reeks 25-32 aangesloten en dat ging iets beter maar dan ook weer de fut eruit.... de commando's komen aan maar als hij niet in oc32 config staat gaat de fut eruit als een bal die leegloopt. De servo wil dan wel ...maar lukt hem niet.
Kan het zijn dat de OC32 alle stroom wegkaapt? ben ook maar aan het sufdenken wat er nu fout gaat......maar de lol is wel bijna af moet ik zeggen.
Groet Bjorn
Hallo Bjorn,
Ben wel benieuwd hoe je de boel bedraad hebt en welk type draad je daarvoor gebruikt hebt.
Mvg,
Leon
Hi Leon,
Zoals het nu is aangesloten.... Schakeldraad van voeding naar OC32 (40 cm) en SP04 (50 cm) (0,14 qmm) en schakeldraad van OC32 naar SP04 voor de servo's.
Gr. Bjorn
Vervang de GND en de voeding eens door 0,5mm2 of dikker ...
Ik ga er van uit dat je de handleiding SP04 hebt doorgenomen en de aanbevelingen daaruit hebt opgevolgd.
Mvg,
Leon
Hi Leon,
Ja dat heb ik verder opgevolgd.... ga de draad vervangen kijken wat er gebeurt.
Kan het pas zondag doen dus even geduld :-)
groet Bjorn
Wij hebben geen haast hoor. Het is jouw hobby (:mrgreen:)
HI Leon,
Draad vervangen is niet anders.
Als ik nu de draden (blok) eruit trek van de eerste 5 gaan de nieuwe vier servo's vrolijk om vanuit koploper, zodra de eerste 5 er weer bij komen gaat de puf er weer uit bij de laatste 4 en de eerste 5 blijven werken.
Draden ook al rechtstreeks naar de sp04 getrokken van de voeding ....
AAARGGGHHHHHH
....Weerstandbankjes ? zijn alle drie 1-221 de eerste bank daarna c-1422 en de andere 2 c1642 maar ander nummer kan dat het probleem zijn of is gewoon de OC32 de weg kwijt (:mrgreen:)
Wordt er wel (:cry:) van
Hallo Bjorn,
De nummers C1422 en C1642 zeggen me zo niets. Als jij niet weet welke chips je er in steekt weet ik dat zo even ook niet.
Ik snap dat het het eenvoudigst is om de oorzaak bij de OC32 of SP04's te zoeken, maar de ervaring (inmiddels zo'n 10 tot 20 jaar) leert dat het in 99% van de gevallen een aansluit of configuratiefout is.
Ik kan je nu even niet verder helpen. Hopelijk heeft iemand anders een helder moment en kun je in elk geval zelf even opzoeken wat bovenstaande nummers betekenen, al is het maar om dat als oorzaak uit te sluiten.
Mvg,
Leon
Hi Leon,
Zijn productie nummers denk ik zo.....
Ze komen bij Martin Domburg vandaan ...dus ....
En nu ??? Het laten verstoffen omdat niemand het weet.....????
Ik krijg nu een beetje het gevoel ...dat ik nu op het zoek maar uit hoekje terecht kom...terwijl toen ik dit kocht continu te horen dat hier goede service en ervaring is.
Vindt het ook jammer dat degene die het leverde ook niet echt thuis geeft.
Sorry als ik mensen nu boos maak maar ik geef bijna 300 euro uit aan iets wat blijkbaar niet werkt bij mij....
Bjorn, ben even op vakantie dus heb niet kunnen reageren tot vandaag.
Ik heb je hierheen verwezen omdat je probleem zou liggen in de aansturing vanuit koploper en ik daar geen kaas van heb gegeten.
Nu lees.ik dat je vastloopt met de configuratie en dan is hier niet bepaald de juiste plek om je frustratie te uiten natuurlijk.
Stuur me even een email, dan maken we een afspraak voor vervolg support. Ik denk dat je weer even terug moet naar de basis en dat is zorgen dat het weer werkt, hetgeeb het ook deed toen ik op vakantie ging.
Groetjes Martin
Bjorn,
Ik ga er van uit dat Martin het wel opgelost krijgt.
Ik schreef dat ik je nu even niet verder kan helpen. Dat betekent niet dat we je op dit forum niet verder helpen. En ik vind eerlijk gezegd dat ik je nog behoorlijke support lever, ondanks dat je ongeveer in elke post je frustratie de vrije loop laat en ik bovendien op vakantie ben.
Maar zoals ik begon laat ik het even aan Martin en hoor ik wel als hij er niet uit komt.
Met hartelijke groeten,
Leon
Hi Leon,
Als je had aangegeven dat je op vakantie was...
Mijn excuses als het ik hard over kwam of gefrusteerd overkwam......maar als je 8 uur op een dag bezig bent om het goed te krijgen in verschillende scenario's andere draden etc ....honderd keer opnieuw de servo's instellen etc....met de wetenschap dat ik elke keer maar in de twee weken meestal maar een dag heb om met mijn testbaan te werken....en je dag voorbij ziet gaan zonder voortgang...nou ja ik hoop dat je dat ook kan voorstellen....
Nogmaal mijn excuses als ik verkeerd overkwam. Ook voor Martin :-) ....intussen je al gemaild :-)
Nou nu weer week werken voordat ik uberhaupt weer wat kan doen
By the way...the update van OC32 zit daar ook de oplossing voor mij tussen ....las iet over comm met verschillende digitale systemen?
Groetjes Bjorn
Hallo Bjorn,
Volgens mij moet het voor de toonzetting van posts niet relevant zijn of ik op vakantie ben.
Ik denk dat Martin je nu wel even verder helpt. Ik schrijf dat niet omdat ik je niet wil helpen of boos ben, maar omdat ik denk dat het niet handig is dat meer mensen tegelijk zich met een oplossing bemoeien.
Mvg,
Leon
Heb je de eerste weerstandsbank al eens verwisseld met de tweede weerstandsbank?
Hi Allen,
Na een paar weken werken eindelijk weer ff een paar uur tijd voor de testbaan gehad.
@Martin Hornis...ook gedaan :-)
Tijdens een telefoongesprek met Martin Domburg waarbij we langs alle uitgangspunten en situaties van de servo's spraken....kwamen we mogelijk achter het probleem waarom de servo's niet goed functioneerden in Koploper tijdens de opdrachten.
Ik had in de OC32 config ook suspend servo staan....redelijk vlot na de beweging van de servo....naar het mij laat aanzien blijkt dus dat de situatie die je ziet tijdens de OC32 config niet overeenkomt op het moment dat je aan de software hangt die het moet aansturen.
We hebben de suspend servo qua tijd ruim vergroot en jawel dat hielp in elk geval al :-) 1 servo deed nu wel mee andere 2 nog niet helemaal.....dus weer in de OC32 config gedoken en heb de fade uitgezet.... en toen gingen ze allemaal soepel om....
Het lijkt dus dat de fade of de suspend servo ergens storen of het feit dat het commando bij de OC32 te langzaam binnen komt, oftwel het lijkt of dan er niet genoeg tijd is om de actie uit te voeren. Maakt niet uit het werkt nu....(:biggrin:)
Heb nu suspend servo ruimer staan en fade uit .... je hoort ze nu ook overgaan.... maar het functioneert nu.(:biggrin:)
Filmpje ervan hoe het nu rijdt op de testbaan (:biggrin:)
https://youtu.be/ahSkHBdLz3M
Groetjes Bjorn
dus nu nog meer servo's eraan hangen en kijken hoe dat gaat.
Bjorn,
Als je de suspend servo korter zet dan de tijd die de servo nodig heeft om gegarandeerd de eindpositie te bereiken werkt het niet. Overigens is het zowiezo maar de vraag of je suspend servo moet gebruiken.
Maar aangezien je hebt aangegeven dat het niet meer werkt als je andere servo's in gebruik neemt kan dit de oorzaak niet zijn, tenzij je een suspend servo doet van een servo die niet wordt aangestuurd door de bijbehorende Aspect. Als ik het zo lees zit er iets fundamenteel niet goed in jouw OC32 configuratie.
Mvg,
Leon
Hi Leon,
Hoop dat je een fijne vakantie hebt gehad(:cool:)
Dank je voor je reactie.... suspend servo gebruik ik om de spanning eraf te halen (af en toe bromt hij ligt).

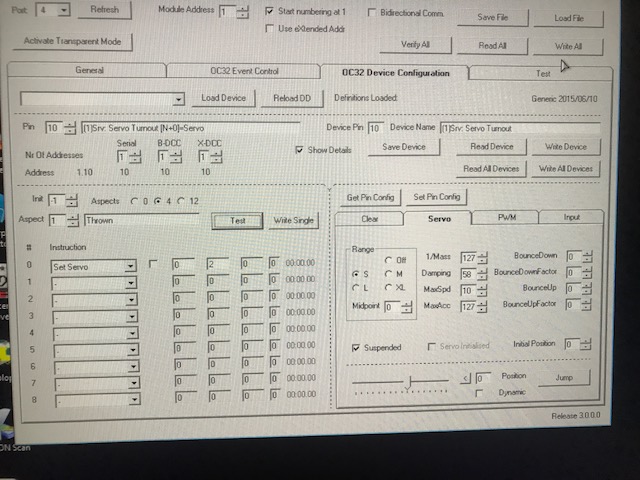

Heb nu wel weer een interessant item...nummer 9 ...die vorige keer ook problemen gaf ...maar nu het probleem in OC32 Config..ik heb de foto's van de instellingen hierbij opgeladen....eehh opladen van de foto's gaat niet .... en dit keer ook geen suspend servo. Als ik de servo test gaat hij idd naar rechts en dan meteen weer naar links en gaat dan brommen en gaat op slot ,,,de OC32 Config geeft geen mogelijkheid tot onderbreken of iets en dan knalt de servo door in jankend geluid (:rolleyes:)
.ik heb een filmpje gemaakt maar is te groot dus kan ik het mailen naar je?
Misschien doe ik toch iets fout, heb zelfst de hp04 vervangen maar blijft hetzelfde ..... Hoop dat jij nog wat weet Leon..
Groetjes Bjorn
Ah foto ging toch mee :-)

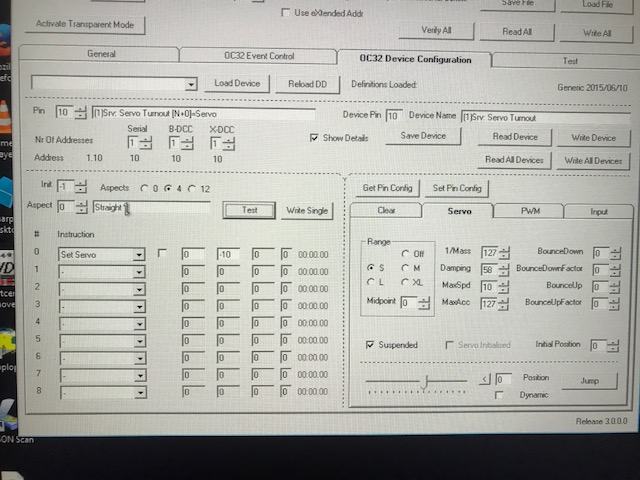

Hier foto 2
En is nummer 10 excuses (:eek:)
