Hallo,
ik heb gisteren uit mijn OC32/3 een weerstandsbank verruild voor een sinkdriver.
Heb in General het vinkje bij pin 8 t/m 15 aan gezet.
Krijg nu een foutmelding op mijn scherm bij OC32Config.WARNING:HARDWARE CONFIGURATION MISMATCH , dit is alleen op pin 8 adres 3.9 zichtbaar,pin 9 adres 3.10 doet het wel.
Wat is er fout gegaan????

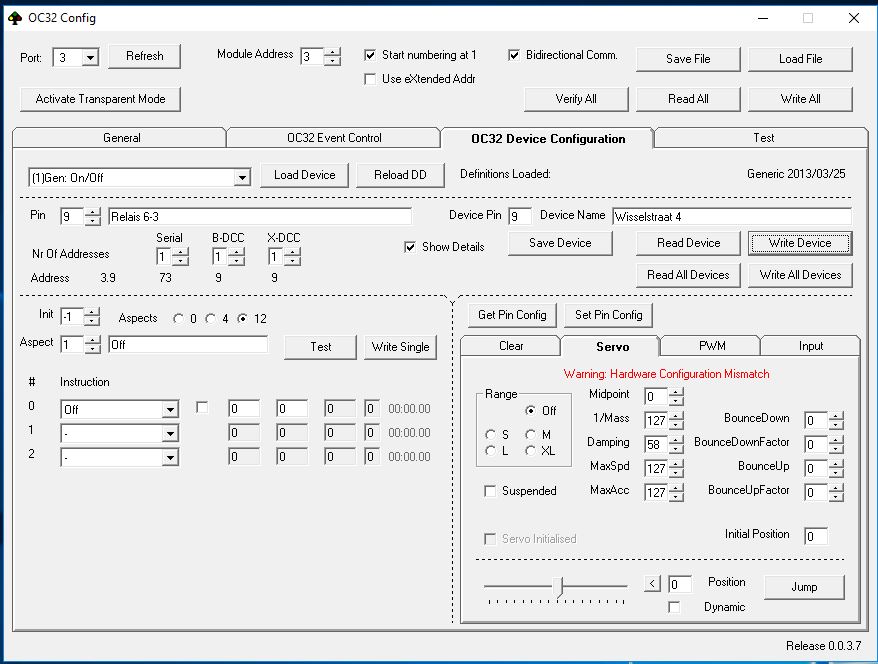

Foutmelding OC32 Pin 8.JPGEn in welke mode gebruik je die pin 8 dan?
Was eerst met weerstandsbank voor 1 servo,heb ik de weerstandsbank verwijderd(eruit gehaald) en de sinkdriver erin gezet.
Nu zou ik er een relais aanhangen met die sinkdriver.
Mode was voor de servo-turnhout,en nu zou het wordenv/h relais (1)Gen:On/Off of bedoel je dit niet.
Module adress is no.3
Foutmelding OC32 Pin 8klein.jpg
Foutmelding OC32 Pin 8.JPGJe hebt foto's van tabblad OC32 Device Configuration geplaatst. Graag een foto plaatsen van tabblad General.
Ton,
Je hebt blijkbaar een sink driver geplaatst voor pin 8-15 en dat correct aangegeven in de hardware configuratie. Je configureert Pin9 nu als servo. Dat kan niet, want een servo kan niet op een sink driver. OC32Config geeft dat aan als "hardware mismatch" = De driver die je geplaatst hebt is niet geschikt om te doen wat je bij die Pin confugureert.
Mvg,
Leon
Leon,
inderdaad heb ik een sink driver geplaatst voor pin 8-15 en dat aangegeven,en in General en op Write geklikt,er stonden trouwens al 2 sinkdriver op deze oc
Als ik de Pin 9 met de sink driver probeer in te stellen voor het relais,krijg ik die foutmelding,ik heb toch Servo turhout en Straight en Thrown verwijderd,of is die pin 9,dan niet leeg,en blijft de Servo instellingen erin staan!!!
Mvg,Ton
sorry voor de dubbele jpg.file's
Genaral OC32 foutmeldingkln.jpg

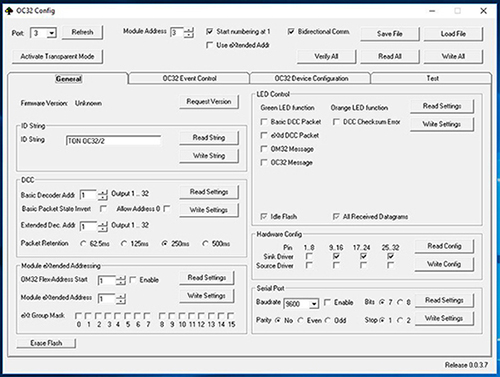

Genaral OC32 foutmeldingkl.jpgHierbij het Genearal tabblad
Genaral OC32 foutmeldingkl.jpgHallo Ton,
Op je plaatje is duidelijk te zien dat de Pin Config op Servo staat. Dan zal een relais nooit werken.
Dus ofwel je laadt op de betreffende Pin een geschikte DeviceDefinition (bv on/off) of je doet het "the hard way" en past de Pin met de hand aan, maar dan moet je het ook wel helemaal doen. Voordat je de Pin aanpast de configuratie daarvan even wissen is dan ook handig.
Lees eens de handleiding OC32 Uitgebreide Configuratie. Daar staan wat handige tips in.
Mvg,
Leon
Hallo,Leon
Leon,hoe zie je dat op het plaatje,bij General toch niet??? of bedoel je op het eerste plaatje van tabblad OC32 Device Configuration ???Ik ga het proberen,om het te wijzigen .
Nog een andere vraag,hoe kom het dat als ik op een betreffende Pin de geschikte Device Definition invoer en ook de andere instellingen invoer en wegschrijft naar de RMU,het ook de test gedaan, bv servo werkt,als ik dan later weer dezelfde OC32 opstart dat de tekst bij DeviceDefinition( bv.on/off) weg is,wel werkt de servo gewoon???
Mvg,Ton
