ik heb 10 servo's aangesloten op de DS32,met behulp van weerstandbanken met n voeding van 7,5 volt,via de SP04,op de andere pinnen op de DS32 zitten 2 relais aangesloten van 5 volt.
Nou wil ik op de overige pinnen v/d sinkdrivers mijn armseinen(Viessmann) aansluiten.
Deze werken pas bij een spanning van 12 a 15 volt.
Kan ik nu de 7,5 volt voeding van de DS32 verwijderen en de 15 volt voeding op de DS32 aansluiten,of gaat de 5 volt relais naar de knopppe.
Misschien dat Frans hierop verder kan ingaan,heb Frans in Werkendam erover aangesproken!!!
Alle info is welkom
Mvg,Ton

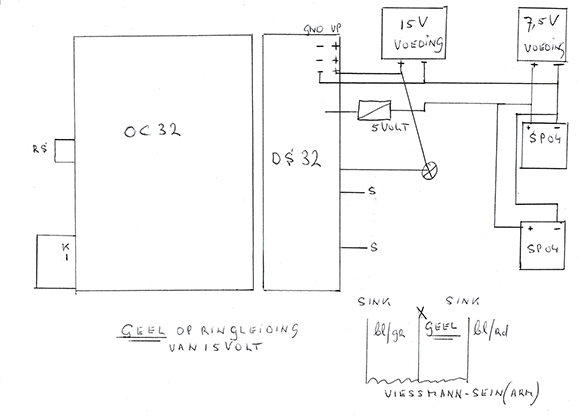

Voorbeeld OC32 15 volt en 7,5 voltklein.jpg
Hallo Ton,
Dit zou zo moeten werken.
Mvg,
Leon
Hallo,Leon
dat 5 volt relais,kan dat die 15 volt aan??? die hangt wel a/d 7,5 volt,maar is toch verbonden met de DS32,waar 15 volt spanning ingaat!!!
of zie ik dat verkeerd???
Heb Dinamo P&P gekocht,en moeten de transistoren die op een socket v/d DS 32 waren gesoldeerd,er terug op gezet worden.
Mvg,Ton
Ja, dat zie je verkeerd.
Zoals je het getekend hebt hangt het relais tussen de +7,5V en een sink driver (althans, dat laatste neem ik aan, je tekening is op dat punt niet compleet). Je relais krijgt dus iets van 6,5V. Dat zal een 5V relais wel kunnen hebben. Anders een klein serieweerstandje om het verschil weg te werken.
Mvg,
Leon
Hallo,Leon
om de Viessmann armseinen te schakelen, hoef ik dan de transistoren,die eerst op de DS32 zaten,niet terug te plaatsen???
Mvg,Ton
Ton,
Om de armsein te kunnen schakelen met de magneetaandrijving dien je deze aan te sluiten op de versterkte uitgangen. De gezamenlijke draad hang je aan de 15V+. De twee stuurdraden op twee versterkte oc32 uitgangen.
Jouw 5V relais komen bij mij vandaan en werken uitstekend op de 7,5vdc voeding zoals jij het hebt aangesloten. Jouw eerstenuitgangspunt was toen volgens mij ook dat je de armseinen ook zou voorzien van servos omdat dit vele malen betrouwbaarder is dan magneetaandrijving. Maar dat blijft jouw keuze.
Je hoeft zoals je het hier nu hebt getekend niks te wijzigen, enkel de twee uitgangen voor de armsein voorzien van transistors.
Mvg
Hallo,Martin
Oke,dank je voor de uitleg
Mvg,Ton
